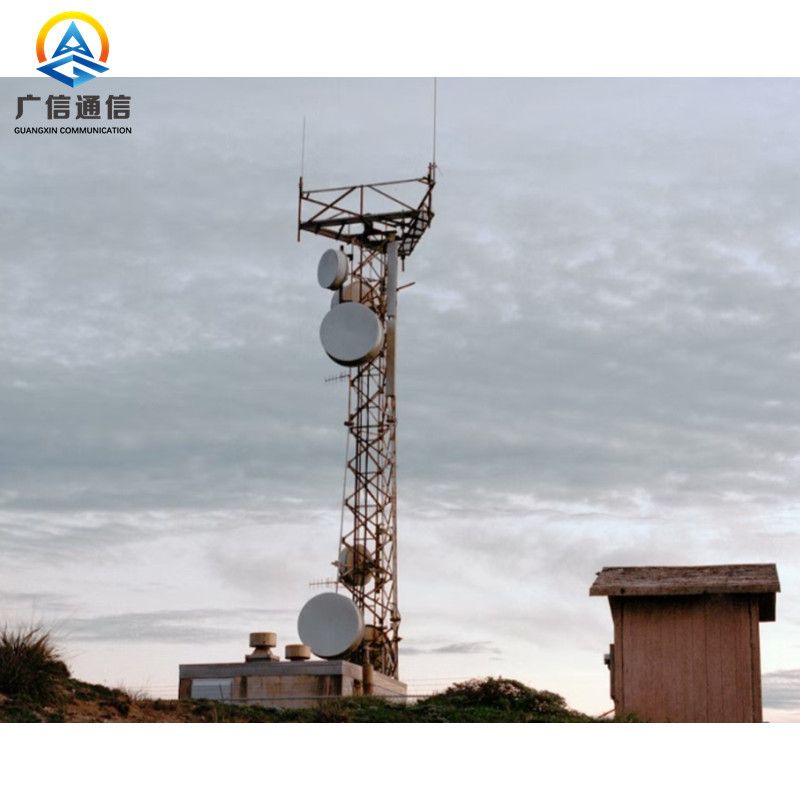

70m tour en acier autosuffisante de 4 jambes pour l'émetteur par radio de FM

  • 70m 4 Legs Self Supporting Steel Tower For Radio FM Transmitter
Lieu d'origine Guangzhou
Nom de marque Guangxin
Certification ISO9001
Numéro de modèle GX-5637G
Quantité de commande min 1set
Prix USD1880-2100
Détails d'emballage Feuilles de coton ou paquet de tissu par le paquet
Délai de livraison 20-30days
Conditions de paiement Western Union, L/C, T/T
Capacité d'approvisionnement 300ton/month

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom du produit 70m tour en acier autosuffisante de 4 jambes pour l'émetteur par radio de FM Matériel Acier Q355B (GB/T 1591)
Galvanisation à chaud OIN 1461 2009, ASTM A123 Pression de vent de conception ² de 0.3-1.2KN/M
Vitesse du vent de conception 30-50m/s, peut adapté aux besoins du client comme exigences de l'acheteur Structure métallique Tour en acier de trellis
Fil de câble fil de masse de cuivre Conception de poteau Contre le tremblement de terre de la catégorie 8
Force de tension (MPA) 360~510 Port Huangpu ou Yantian/Shekou
Type de connexion Écrous et boulons Type de tour Tour tubulaire de trellis
Mettre en évidence

Tour en acier autoportante à 4 pieds

,

Tour en acier autoportante 70m

,

Tour en acier autoportante Q355B
Laisser un message
Description de produit

70m tour en acier autosuffisante de 4 jambes pour l'émetteur par radio de FM



La tour angulaire de jambes de la télécommunication 4 est conçue à la mise en réseau mobile autosuffisante, à la communication sans fil, aux antennes de télévision, et à la radiodiffusion par radio.



Nos caractéristiques de la tour en acier de 4 jambes :

Le ✓ les tailles les plus communes construites sont entre les 10m à 100m mais peuvent se prolonger au delà de cela selon la condition.
✓ Vitesse du vent de conception : Entre 120 à 220 km/h
✓ Limite de débattement d'antenne : Entre 0,5 à 2 degrés
La conception d'acier de construction de ✓ est calculée accordant la plupart de norme internationale récente (l'EIE, Eurocode, NV65, BS)
✓ Les spécifications de matériaux seront :

• L'acier à haute limite élastique est selon EN10025. S355J0 ou acier équivalent est selon EN10025. Catégorie 36 de S235JR (équivalent à 43B), d'ASTM A36 ou équivalent.
• Les boulons sont selon DIN931 et 931.
• Tous les composants de structure sont immersion chaude galvanisée selon OIN 1461 d'en.
• Les boulons d'anchrage sont selon DIN 976.



Base de tour de la tour en acier de 4 jambes :

Le ✓ dominent structure principale avec des boulons de tour.
Calibre d'Anchorage de ✓ avec des boulons d'ancrage.
Échelle verticale de ✓ avec l'appui vertical de chemin de câbles.
Pleine plate-forme de travail debout de ✓ sur le dessus
Plate-forme de repos de ✓ chaque 15m

Accessoires facultatifs :

Parenthèses d'antenne de ✓
Cage de sécurité de ✓
Ligne de vie de ✓ système
Anti porte d'intrusion de ✓
Protection contre au sol et la foudre de ✓
Lumière d'obstruction de ✓
Majoration/peinture de ✓
Chemin de câbles horizontal de ✓



Spécifications de tour de trellis de Guyed :






Matériel Acier tubulaire, plaques d'acier d'angle, plaque d'acier plate
Type en acier Acier de construction à faible teneur en carbone soudable
Catégorie en acier Gigaoctet Q235, Q345, BS 4360, ASTM A36 etc.
Limite conventionnelle d'élasticité Fy≥235MPa
Résistance à la traction Fu≥400MPa
Élongation σ≥20%
Finition extérieure Galvanisation d'immersion chaude
Couche galvanisée T≥65μm
Taille 20m à 100m, adapté aux besoins du client aux demandes
Conception 4 jambes autosuffisantes ou tour debout libre de trellis
Structure 1 à 5 plates-formes, chaque plate-forme vient avec 4 à 6 parenthèses pour monter des antennes ou le nombre spécifique de parenthèses pour monter des antennes, des micro-ondes, RRUs et d'autres dispositifs.
Mode d'approvisionnement CKD (bas frappé complet), SKD (bas Semi-frappé), DKD (bas frappé direct)
Réparation/attache Boulons et écrous, plats se reliants
Configuration Bases/boulons d'anchrage, sections de tour, 1-5 plates-formes (facultatives), supports, échelle, système de sûreté d'anti-chute, paratonnerre, plat de mise à la terre etc.
Charge de vent 0.35-1.0kN/sqm
Durée de vie 20-50 ans
Garantie 5 ans
Applications Antennes par radio de GSM/3G/4G/5G/FM, micro-ondes, stations de télécom.






FAQ :



1. La structure de la tour est-elle unitaire ?
Non, nous pouvons le concevoir et produire comme demande du client.


2. Fabricant ou société commerciale ?
Nous sommes fabricant et avons propre usine, et la souhaitons la bienvenue pour visiter notre usine.


3. Délai de livraison ?
Habituellement, d'ici 20 jours. Et nous fabriquons et embarquons le produit selon la demande de l'acheteur.


4. Combien de temps fait la durée de vie pour la tour en acier ?
Nous pouvons avons assuré la durée de vie de plus de 30 ans.


5. Pour l'assemblée, est-il très complexe et y a-t-il un livre ou des conseils d'assemblée ?
Nous fournirons au schéma d'ensemble embarquer la cargaison.
