Tour en acier tubulaire de montage de S355J0 60m avec le feu de balisage d'antenne

  • S355J0 60m Mounting Tubular Steel Tower With Antenna Beacon Light
Lieu d'origine Canton
Nom de marque Guangxin
Certification ISO9001
Numéro de modèle GX-5667G
Quantité de commande min 1 JEU
Prix USD1880-2100
Détails d'emballage Draps en coton ou paquet de tissu par paquet
Délai de livraison 20-30 jours
Conditions de paiement Western Union, L/C, T/T
Capacité d'approvisionnement 300TON/MOIS

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom du produit Tour en acier tubulaire de montage de 60 m Structure d'acier Tour en acier à treillis HDG
Matériel EN10025 : S355JR, S355J0, S355J2 Croisillons GB/T 700:Q235B
Déviation admissible 0,5 ~ 1,0 degré @ vitesse de fonctionnement Vitesse du vent de conception 35/210km/h
Certification ISO9001:2008 SGS COC Résistance aux chocs KV (J) 27(20°C)---Q345B(S355JR)
Méthode Soudage à l'arc sous protection CO2 et soudage à l'arc submergé (SAW) Norme de galvanisation des profilés en acier ISO 1461 ou ASTM A123
Conception de poteau Contre un tremblement de terre de grade 8 Chargement de la conception Selon les exigences et les spécifications des clients du monde entier
Boulons et écrous Principalement des boulons ISO 898 grade 6.8 et 8.8
Mettre en évidence

Tour en acier tubulaire de montage de 60 m

,

Tour S355J0 en acier tubulaire
Laisser un message
Description de produit

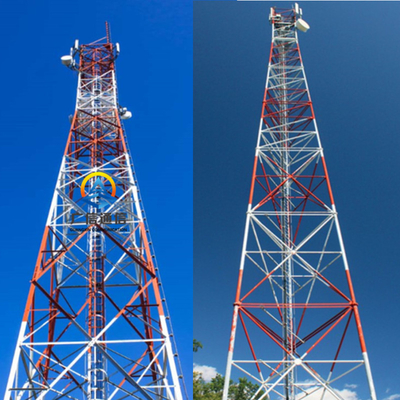

Tour en acier tubulaire de montage de 60 m avec antenne balise lumineuse





La caractéristique de la tour angulaire en acier :



1. Hauteur de la tour en treillis en acier de communication : se réfère à la distance verticale entre la base du pied de la tour et l'emplacement d'installation du paratonnerre ;



2. Support d'antenne : 3 supports d'antenne par support d'antenne de tour de base.



3. Exigence de pression du vent : déterminer la pression du vent en fonction de W0=V02/1600 en prenant la vitesse maximale moyenne du vent V0 (m/s) de la période de 10 ans de 10 minutes de contact unique du sol local relativement vide et surface plane d'une hauteur de 10m.kN/m2 ;



4. Charge de vent à pleine charge : calculez en fonction du nombre de couches d'antenne et du nombre d'antennes micro-ondes par couche, ainsi que du diamètre de l'antenne dans un projet spécifique ;



5. Angle de flexion de tour de transmission : moins de 1 degré ;



6. Gyrophares : la position, la quantité, la configuration et la norme de hauteur des feux d'obstacles aériens de l'entreprise doivent être conformes aux exigences du service compétent du ministère de la Défense nationale ou du Bureau de l'aviation civile du projet spécifique.Normalement, 45 mètres et moins : Une bouée lumineuse ;50 mètres à 90 mètres : 3 bouées lumineuses ;100 mètres : 5 bouées lumineuses.



7. Support d'antenne : 3 supports d'antenne par support d'antenne de tour de base.



8. Balises lumineuses : la position, la configuration de la quantité et la norme de hauteur des feux d'obstacles aériens de l'entreprise doivent être conformes aux exigences du service compétent du ministère de la Défense nationale ou du Bureau de l'aviation civile du projet spécifique.Normalement, 45 mètres et moins : Une bouée lumineuse ;50 mètres à 90 mètres : 3 bouées lumineuses ;100 mètres : 5 bouées lumineuses.



9. Racks de câblage extérieurs : les tours de câbles doivent être érigées sur le côté de la salle des machines avec une largeur de 40 cm.Chaque tour de base est équipée de 2 racks de câblage payant chacun 3 mètres (chaque rack de voie contient un support de rack de câblage).







Spécification des accessoires de tour angulaire en acier :



Matériel Acier tubulaire, plaques d'acier d'angle, plaque d'acier plate
Type d'acier Acier de construction soudable à faible teneur en carbone
Nuance d'acier GB Q235, Q345, BS 4360, ASTM A36 etc.
Limite d'élasticité Af≥235MPa
Résistance à la traction Fu≥400MPa
Élongation σ≥20%
Finition de surface Galvanisation à chaud
Couche galvanisée T≥65μm
Hauteur 20m à 100m, personnalisé selon les demandes
Concevoir Tour en treillis autoportante ou autoportante à 4 pieds
Structure 1 à 5 plates-formes, chaque plate-forme est livrée avec 4 à 6 supports pour le montage d'antennes ou un nombre spécifié de supports pour le montage d'antennes, de micro-ondes, de RRU et d'autres appareils.
Mode d'approvisionnement CKD (complet renversé), SKD (semi-renversé), DKD (direct renversé)
Fixation/Fixation Boulons et écrous, plaques de connexion
Configuration Fondations/boulons d'ancrage, sections de tour, 1 à 5 plates-formes (en option), supports de montage, échelle, système de sécurité antichute, paratonnerre, plaque de mise à la terre, etc.
Charge de vent 0.35-1.0kN/m²
Durée de vie 20-50 ans
garantie 5 années
Applications Antennes radio GSM/3G/4G/5G/FM, micro-ondes, stations télécoms.






FAQ:



1. La structure de la tour est-elle unitaire ?
Non, nous pouvons le concevoir et le produire à la demande du client.


2. Fabricant ou société commerciale ?
Nous sommes fabricant et avons notre propre usine, et nous vous invitons à visiter notre usine.


3. Délai de livraison ?
Habituellement, dans les 20 jours.Et nous produisons et expédions le produit selon la demande de l'acheteur.


4. Quelle est la durée de vie de la tour en acier ?
Nous pouvons assurer une durée de vie de plus de 30 ans.


5. Pour le montage, est-ce très complexe et y a-t-il un manuel de montage ou des conseils ?
Nous fournirons le dessin d'assemblage avec l'expédition de la cargaison.
